Sprachalarmanlage planen: Alarmierungsbereiche & Lautsprecher
13.10.2026
Eine Sprachalarmanlage soll Menschen im Brandfall mit verständlichen Durchsagen erreichen. Die Planung beginnt deshalb mit dem Alarmierungskonzept: Welche Bereiche werden alarmiert, wer soll sich wohin bewegen und welche Durchsagen sind dafür nötig?
Kurzinfo für die Praxis

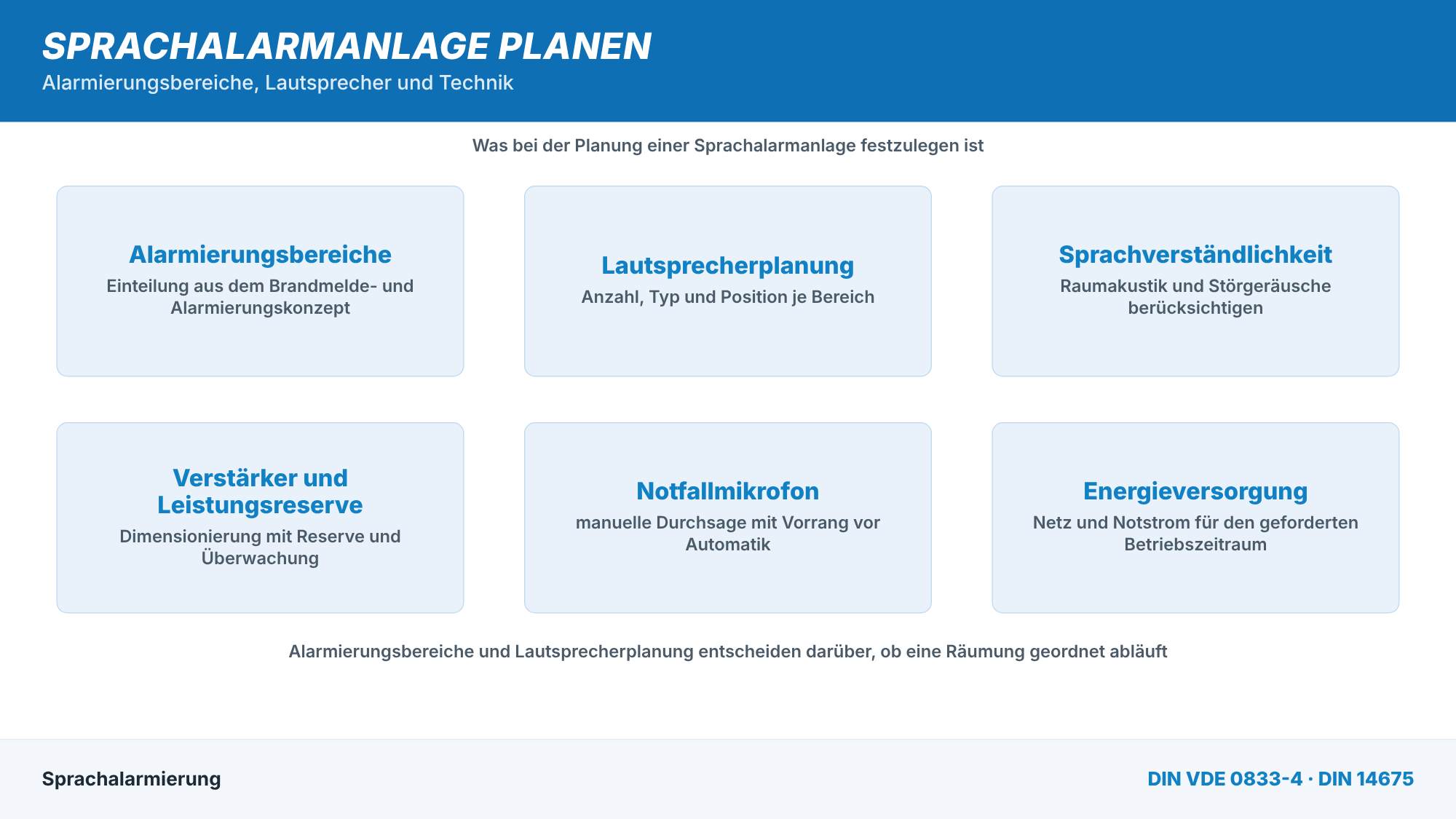

Legen Sie zuerst Alarmierungsbereiche und akustische Anforderungen fest. Planen Sie anschließend Lautsprecher, Ausfallsicherheit, Energieversorgung und BMA-Schnittstellen. Der Nachweis der Sprachverständlichkeit gehört von Beginn an zum Projekt.
Wie der STI vor Ort geprüft wird, erläutert der Beitrag zur STIPA-Messung an Sprachalarmanlagen. Die Abstimmung beider Anlagen vertieft der Ratgeber zu gemeinsamen BMA- und SAA-Konzepten.
UDS Schulung: SAA: Konzept, Planung & Projektierung von Sprachalarmanlagen nach DIN 14675
Inhaltsverzeichnis
- Sprachalarmanlage planen: Rahmen nach DIN 14675-1 und DIN VDE 0833-4
- Alarmierungskonzept und Alarmierungsbereiche SAA festlegen
- Lautsprecher-Anordnung, Schalldruckpegel und STI: die Beschallungsplanung
- Verstärkerredundanz, Lautsprecherlinien und Funktionserhalt: Ausfallsicherheit planen
- Notstromversorgung der Sprachalarmanlage: Überbrückungszeiten richtig dimensionieren
- Schnittstellen zur BMA, Prioritäten und Feuerwehr-Sprechstelle
- Beschallungssimulation, Dokumentation, Abnahme – und typische Planungsfehler
- Fazit: Sprachalarmanlage planen heißt Verständlichkeit nachweisen
Sprachalarmanlage planen: Rahmen nach DIN 14675-1 und DIN VDE 0833-4
Eine Sprachalarmanlage (SAA) alarmiert Personen durch verständliche Durchsagen. Sie kann von der Brandmeldeanlage oder manuell ausgelöst werden. Die erforderlichen Funktionen ergeben sich aus dem abgestimmten Alarmierungskonzept.
DIN 14675-1 beschreibt die Phasen von Konzept und Planung bis zu Abnahme, Betrieb und Instandhaltung. DIN VDE 0833-4 behandelt die technischen Anforderungen an die Sprachalarmierung im Brandfall. Die Ausgabe 2024 überarbeitet unter anderem Sprachverständlichkeit, Planungsverfahren, Brandfalldurchsagen und Energieversorgung. Die DKE erläutert den Anwendungsbereich und die Änderungen.
Für die Komponenten sind insbesondere DIN EN 54-16 für Sprachalarmzentralen, DIN EN 54-24 für Lautsprecher und DIN EN 54-4 für die Energieversorgung relevant. Einen ergänzenden Überblick bietet das ZVEI-Merkblatt zur elektroakustischen Alarmierung.
Die Planung verbindet elektrotechnische und elektroakustische Fachkenntnisse. Dazu gehören Raumakustik, Störgeräusche und die Bewertung der Sprachverständlichkeit. Die Auswahl der Zentralentechnik folgt diesen Anforderungen.
Alarmierungskonzept und Alarmierungsbereiche festlegen
Halten Sie zunächst Schutzziele, Beschallungsumfang und Räumungsstrategie fest. Klären Sie mit den Beteiligten, ob Bereiche gleichzeitig oder zeitversetzt alarmiert werden sollen. Die gewählte Strategie muss zum Gebäude, seinen Rettungswegen und der Organisation des Betreibers passen.
Das Konzept sollte insbesondere diese Punkte beschreiben:
- zu alarmierende Bereiche und zugehörige Brandfalldurchsagen;
- Ansteuerung durch BMA oder manuelle Auslösung;
- erforderliche Ausfallsicherheit und Energieversorgung;
- Standorte und Zugänglichkeit von Zentralen und Notfallmikrofonen;
- raumakustische Bedingungen und zu erwartende Störgeräusche.
Stimmen Sie die Alarmierungsbereiche mit Brandabschnitten, Geschossen und der Ansteuerung aus der BMA ab. Die zulässigen Bereichsgrenzen und Leitungszuordnungen sind anhand der anzuwendenden Norm zu prüfen. Räume mit unterschiedlichen akustischen Bedingungen brauchen eine getrennte Bewertung der Sprachverständlichkeit. Dafür werden Alarmierungsdetailbereiche (ADA) festgelegt.
Die Auslösung wird in einer Alarmierungs- oder Ansteuermatrix dokumentiert: Welche Meldung aktiviert welche Durchsage in welchem Bereich? Das Zusammenspiel mit weiteren Anlagen erläutert der Ratgeber zur Brandfallsteuermatrix.
Lautsprecher, Schalldruckpegel und Sprachverständlichkeit planen
Die Lautsprecherauswahl richtet sich nach Raumgeometrie, Nutzung, Montagehöhe und akustischen Bedingungen. Deckenlautsprecher eignen sich häufig für gleichmäßig genutzte Räume. In Hallen oder stark nachhallenden Bereichen können gerichtete Lautsprecher erforderlich sein. Prüfen Sie die Eignung der konkreten Produkte und ihrer Montageausführung.
Die Ausgabe 2024 der DIN VDE 0833-4 enthält ein vereinfachtes Planungsverfahren. Es darf nur innerhalb seiner festgelegten Randbedingungen angewendet werden. Dazu gehören unter anderem Lautsprecheranordnung, Raumakustik und Störgeräusche. Halten Sie nachvollziehbar fest, weshalb das gewählte Verfahren für den Raum geeignet ist.
Bei anspruchsvollen Räumen kann eine akustische Simulation erforderlich werden. Verwenden Sie dafür belastbare Angaben zu Geometrie, Oberflächen und späterer Nutzung. Ein Lautsprecherraster aus dem Deckenplan ersetzt die akustische Auslegung nicht.
Lautstärke und Verständlichkeit sind getrennt zu bewerten. Höhere Pegel gleichen starken Nachhall oder ungünstige Reflexionen nicht zuverlässig aus. Legen Sie deshalb Mess- und Bewertungsbereiche bereits in der Planung fest. Die Einzelheiten zum Nachweis erklärt der Ratgeber zur STIPA-Messung.

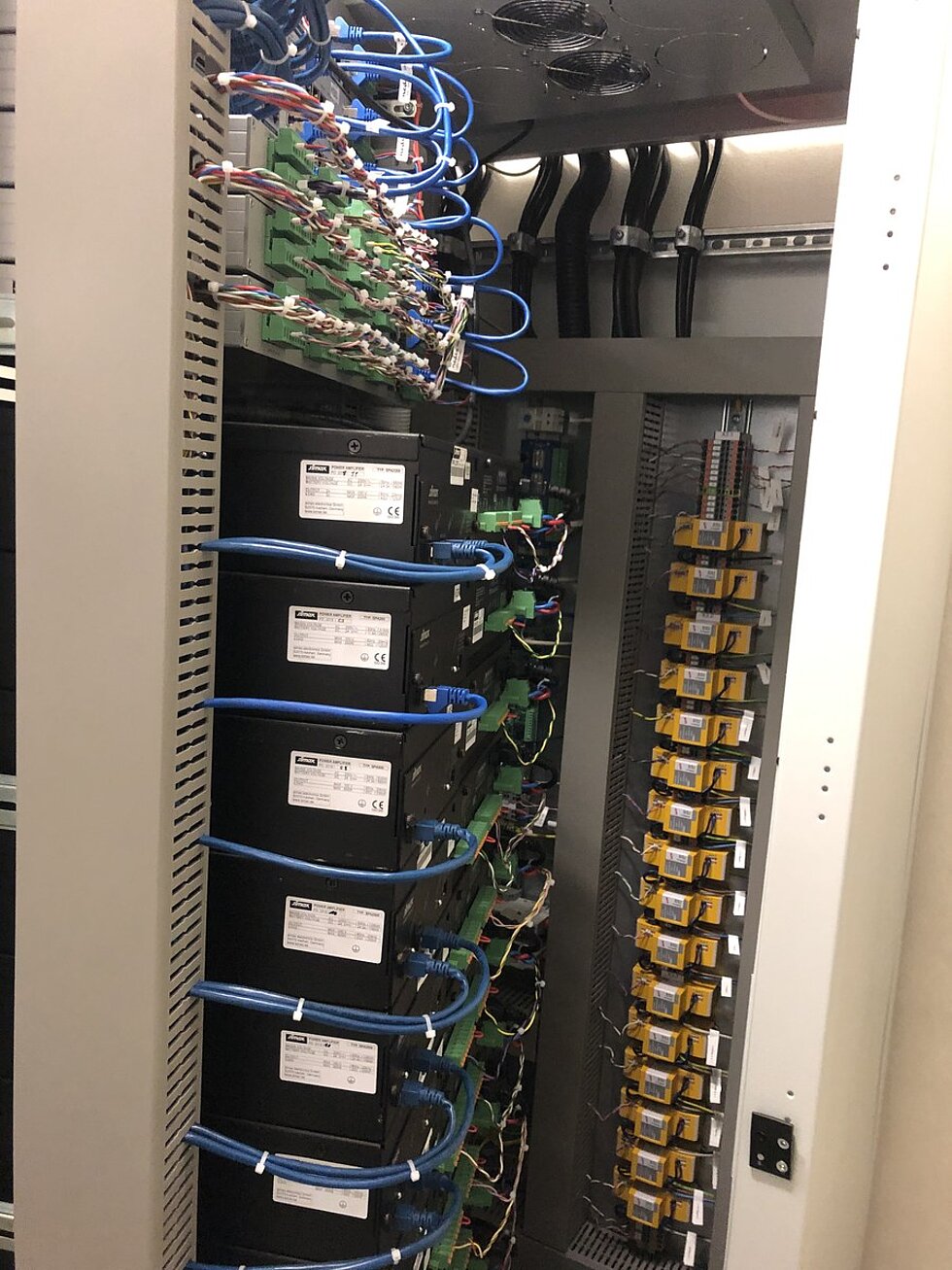

Ausfallsicherheit, Lautsprecherlinien und Funktionserhalt
Die im Konzept festgelegte Sicherheitsstufe bestimmt die zulässigen Auswirkungen eines Fehlers. Prüfen Sie das gesamte System: Lautsprecherlinien, Verstärker, Zentralen, Netzwerk und Energieversorgung. Die folgende Übersicht dient der Planungsorientierung; den konkreten Nachweis führen Sie anhand der Norm und der Systemunterlagen.
| Prüfpunkt | Frage für die Planung | Dokumentation |
|---|---|---|
| Lautsprecherlinien | Welche Bereiche sind bei Kurzschluss oder Unterbrechung betroffen? | Linienplan und Fehlerbetrachtung |
| Verstärker | Wie wird die benötigte Leistung auch bei einem Ausfall bereitgestellt? | Lastberechnung und Redundanzkonzept |
| Leitungswege | Kann ein gemeinsames Ereignis mehrere vorgesehene Ersatzwege beeinträchtigen? | Trassenplan und Funktionserhaltsnachweis |
| Netzwerk und Zentrale | Welche Funktionen bleiben bei einem Komponentenfehler verfügbar? | Systemübersicht und Prüfablauf |
Dimensionieren Sie Verstärker nach der tatsächlichen Lautsprecherlast und den Herstellerangaben. Berücksichtigen Sie erforderliche Reserven und das vorgesehene Umschaltverhalten. Auch die Überwachung der Lautsprecherlinien muss zum eingesetzten System passen.
Die Anforderungen an den Funktionserhalt ergeben sich aus den eingeführten baurechtlichen Regeln und dem Projekt. Prüfen Sie mögliche Ausnahmen einzeln. Die Grundlagen behandelt der Beitrag zum Funktionserhalt nach MLAR.
Notstromversorgung und Überbrückungszeit bemessen
Die Energieversorgung muss den Betrieb während eines Ausfalls der Hauptversorgung sicherstellen. Für die Bemessung sind Bereitschafts- und Alarmierungsbetrieb getrennt zu betrachten. Die erforderlichen Zeiten ergeben sich aus den anzuwendenden Anforderungen und der festgelegten Alarmorganisation.
Erfassen Sie sämtliche versorgten Komponenten, einschließlich Verstärkern und Netzwerktechnik. Der Kapazitätsnachweis muss die vorgesehenen Alarmszenarien sowie maßgebliche Einflüsse wie Temperatur, Wirkungsgrad und Alterung berücksichtigen. Begründen und dokumentieren Sie jede zulässige Reduzierung der Überbrückungszeit.

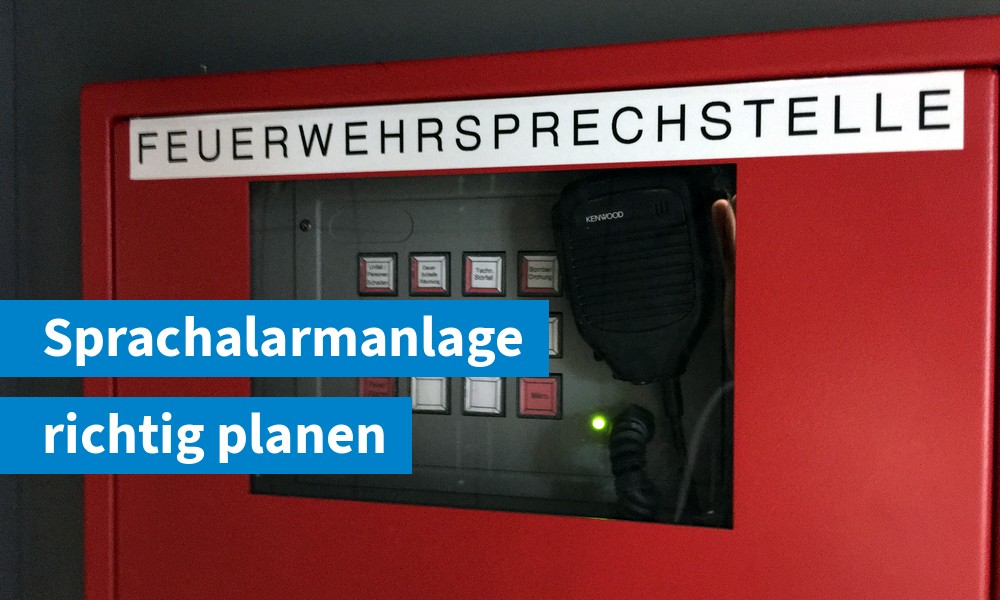

Schnittstellen zur BMA und Feuerwehr-Einsprechstelle
Stimmen Sie die Verbindung zwischen Brandmelderzentrale und Sprachalarmzentrale mit beiden Systemherstellern ab. Dokumentieren Sie Auslösung, Rückstellung, Störungsmeldungen und die weiteren benötigten Funktionen. Legen Sie fest, wie Fehler der Übertragungswege erkannt und angezeigt werden.
Die Ansteuermatrix muss auch Prioritäten abbilden. Dabei sind automatische Durchsagen, manuelle Auslösung und Live-Durchsagen eindeutig zu koordinieren. Prüfen Sie zudem das Verhalten bei mehreren gleichzeitig anstehenden Ereignissen.
Ob und wie eine Feuerwehr-Einsprechstelle erforderlich ist, wird anhand der Projektvorgaben mit den zuständigen Beteiligten geklärt. Standort, Zugänglichkeit und Bedienung müssen frühzeitig abgestimmt werden. Dazu bietet das ZVEI-Merkblatt zur Feuerwehr-Einsprechstelle weitere Erläuterungen.
Nachweise, Dokumentation und Abnahme vorbereiten
Die Dokumentation wächst mit dem Projekt. Aus dem Konzept entstehen Lautsprecher- und Linienpläne, Berechnungen, Stromversorgungsnachweise und Schnittstellenbeschreibungen. Änderungen an Raumaufteilung oder Nutzung müssen in die akustische Bewertung zurückgeführt werden.
Vor der Abnahme sollten insbesondere vorliegen:
- abgestimmtes Alarmierungskonzept und aktuelle Ausführungspläne;
- Nachweise zur Beschallung und Sprachverständlichkeit;
- Verstärker-, Batterie- und Leitungsberechnungen;
- Ansteuermatrix und Beschreibung der Prioritäten;
- Prüfprotokolle einschließlich Fehler- und Ausfallszenarien;
- Unterlagen für Einweisung, Betrieb und Instandhaltung.
Unterscheiden Sie die Inbetriebsetzung durch den Errichter von der vertraglichen Abnahme und einer gegebenenfalls erforderlichen bauordnungsrechtlichen Prüfung. Die Prüfschritte und Zuständigkeiten sollten vor dem Termin geklärt sein.
Planungsfehler früh erkennen
Prüfen Sie Störgeräusche im vorgesehenen Betrieb, nicht nur im leeren Gebäude. Übernehmen Sie kein Lautsprecherraster ohne akustische Bewertung. Kontrollieren Sie gemeinsame Fehlerursachen bei redundanten Leitungswegen und planen Sie Messungen vor der Abnahme ein.
Sprachalarmanlagen vom Schutzziel aus planen
Ein abgestimmtes Konzept verbindet Räumungsstrategie, Bereichsbildung und verständliche Durchsagen. Daraus folgen die technischen Anforderungen an Lautsprecher, Energieversorgung und Ausfallsicherheit. Eine vollständige Dokumentation macht die Entscheidungen prüfbar und erleichtert den späteren Betrieb.
Die Schulung SAA: Konzept, Planung und Projektierung nach DIN 14675 vertieft diese Aufgaben. Für den anschließenden Betrieb finden Sie ergänzende Hinweise zur Wartung und Instandhaltung von Sprachalarmanlagen.
Häufige Fragen FAQ
Das vereinfachte Planungsverfahren kann nur angewendet werden, wenn alle zugehörigen Randbedingungen erfüllt sind. Bei anspruchsvollen akustischen Verhältnissen ist ein weitergehender Nachweis erforderlich. Dabei kann eine Beschallungssimulation helfen. Entscheidend sind ein geeignetes Verfahren, belastbare Eingangsdaten und eine nachvollziehbare Bewertung der Sprachverständlichkeit; ein bestimmter Produktname allein genügt nicht.
Standort, Zugänglichkeit und Bedienung der Feuerwehr-Einsprechstelle werden anhand der Projektvorgaben mit der zuständigen Feuerwehr abgestimmt. Sie kann beispielsweise im Bereich des Feuerwehrzugangs angeordnet werden. Ausführung, Übertragungsweg und Prioritäten müssen zum Alarmierungskonzept und zu den anzuwendenden Anforderungen passen.
Die Ersatzstromversorgung muss die erforderliche Bereitschaftszeit und den anschließenden Alarmierungsbetrieb abdecken. Maßgeblich sind die anzuwendenden Anforderungen und die Alarmorganisation. Verkürzte Zeiten dürfen nur bei vollständig erfüllten Voraussetzungen angesetzt werden. Dokumentieren Sie Zeiten, Lastannahmen und Batterieauslegung im Kapazitätsnachweis.
Bei einer A/B-Aufteilung werden Lautsprecher eines Bereichs auf getrennte Leitungen verteilt. So soll bei Ausfall einer Leitung eine verbleibende Beschallung möglich sein. Ob die Lösung die erforderliche Ausfallsicherheit erreicht, hängt auch von Leitungsführung, Verstärkern und gemeinsamen Fehlerursachen ab. Die Ausführung muss zur festgelegten Sicherheitsstufe passen.
Es gibt keinen für jede SAA gültigen Lautsprecherabstand. Er hängt unter anderem von Montagehöhe, Lautsprechertyp, Raumakustik und Störgeräuschen ab. Das vereinfachte Planungsverfahren ist an festgelegte Bedingungen gebunden. Prüfen Sie diese vollständig, bevor Sie daraus einen Abstand ableiten.
Der STI wird für die festgelegten Alarmierungsdetailbereiche und die jeweiligen Betriebsbedingungen bewertet. Einzelne Messwerte dürfen deshalb nicht ohne Bezug zu Fläche, Messpunkten und Fehlerfall beurteilt werden. Die Grenzwerte und den Messablauf erläutert unser Ratgeber zur STIPA-Messung an Sprachalarmanlagen.
Der erforderliche Schalldruckpegel richtet sich nach dem zu erwartenden Störgeräusch und dem gewählten Planungsverfahren. Er ist gemeinsam mit der Sprachverständlichkeit zu bewerten. Ein hoher Pegel allein kann Nachhall oder ungünstige Reflexionen nicht ausgleichen. Legen Sie die Betriebsbedingungen vor der Auslegung und Messung fest.
Die Bereichsbildung muss zur Räumungsstrategie, den Brandabschnitten und der BMA-Ansteuerung passen. Dabei sind die zulässigen Grenzen der anzuwendenden Norm zu beachten. Alarmierungsbereich, Alarmierungsdetailbereich und Lautsprecherlinie beschreiben unterschiedliche Aspekte und dürfen bei der Planung nicht gleichgesetzt werden.
