BMA- und SAA Konzepte nach DIN 14675: Was bei kombinierten Anlagen zu beachten ist

BMA- und SAA-Konzepte nach DIN 14675 legen verbindlich fest, welche Bereiche eines Gebäudes überwacht werden, wie im Ereignisfall alarmiert wird und welche Brandschutz- und Betriebseinrichtungen angesteuert werden und zwar bevor Ausschreibung und Fachplanung beginnen.

Werden Brandmeldeanlage und Sprachalarmanlage kombiniert, entscheidet die saubere Verzahnung beider Konzeptteile darüber, ob die Anlage später abnahmefähig ist.

Dieser Beitrag ordnet die Begriffe der DIN 14675-1 und der Normenreihe DIN VDE 0833 ein, beschreibt die Pflichtinhalte beider Konzepte, zeigt die Schnittstellen kombinierter Anlagen und benennt die Fehler, die in der Praxis regelmäßig zu Nachträgen und verzögerten Abnahmen führen.


Inhaltsverzeichnis



BMA- und SAA-Konzepte nach DIN 14675: Zweck und normative Verankerung

Der richtige Zeitpunkt ist früh: Das Konzept sollte unmittelbar nach Genehmigung des Brandschutzkonzepts und vor Ausschreibung, Fachplanung und Projektierung vorliegen. Es ist damit die Grundlage aller weiteren Planungsschritte und zugleich eine belastbare Dokumentation des anlagentechnischen Brandschutzes, die spätere Erweiterungen und Änderungen erheblich erleichtert.



Begriffe richtig verwenden: Konzept ist nicht gleich Konzept

Ein erheblicher Teil der Missverständnisse zwischen Bauherr, Brandschutzplanung, Fachplanung und Errichter entsteht bereits bei der Bezeichnung des Dokuments. Die Normen verwenden für inhaltlich sehr ähnliche Dokumente unterschiedliche Begriffe, und die Terminologie hat sich mit den Normenausgaben verändert: Was ältere Ausgaben der DIN 14675 noch als „Konzept für die BMA“ führten, heißt heute Brandmelde- und Alarmierungskonzept. Verbreitete Kurzformen wie „BMA-Konzept“ oder „SAA-Konzept“ sind nicht normiert und sollten – wenn sie verwendet werden – stets den Zusatz „nach DIN 14675“ tragen.

Warum die Begriffswahl praktische Folgen hat

Fordert ein Brandschutzkonzept lediglich eine „Alarmierungsanlage“, bleibt offen, ob Signalgeber genügen oder eine Sprachalarmanlage zu errichten ist: Ein Unterschied, der sich unmittelbar auf Investitionssumme, Fachplanungsleistung und Instandhaltungsaufwand auswirkt. Ebenso wenig zielführend ist die Forderung nach einer „flächendeckenden Brandmeldeanlage“. Statt unbestimmter Formulierungen sind die Überwachungsumfänge der DIN 14675-1 zu verwenden, also Vollschutz, Teilschutz, Schutz der Flucht- und Rettungswege oder Einrichtungsschutz.

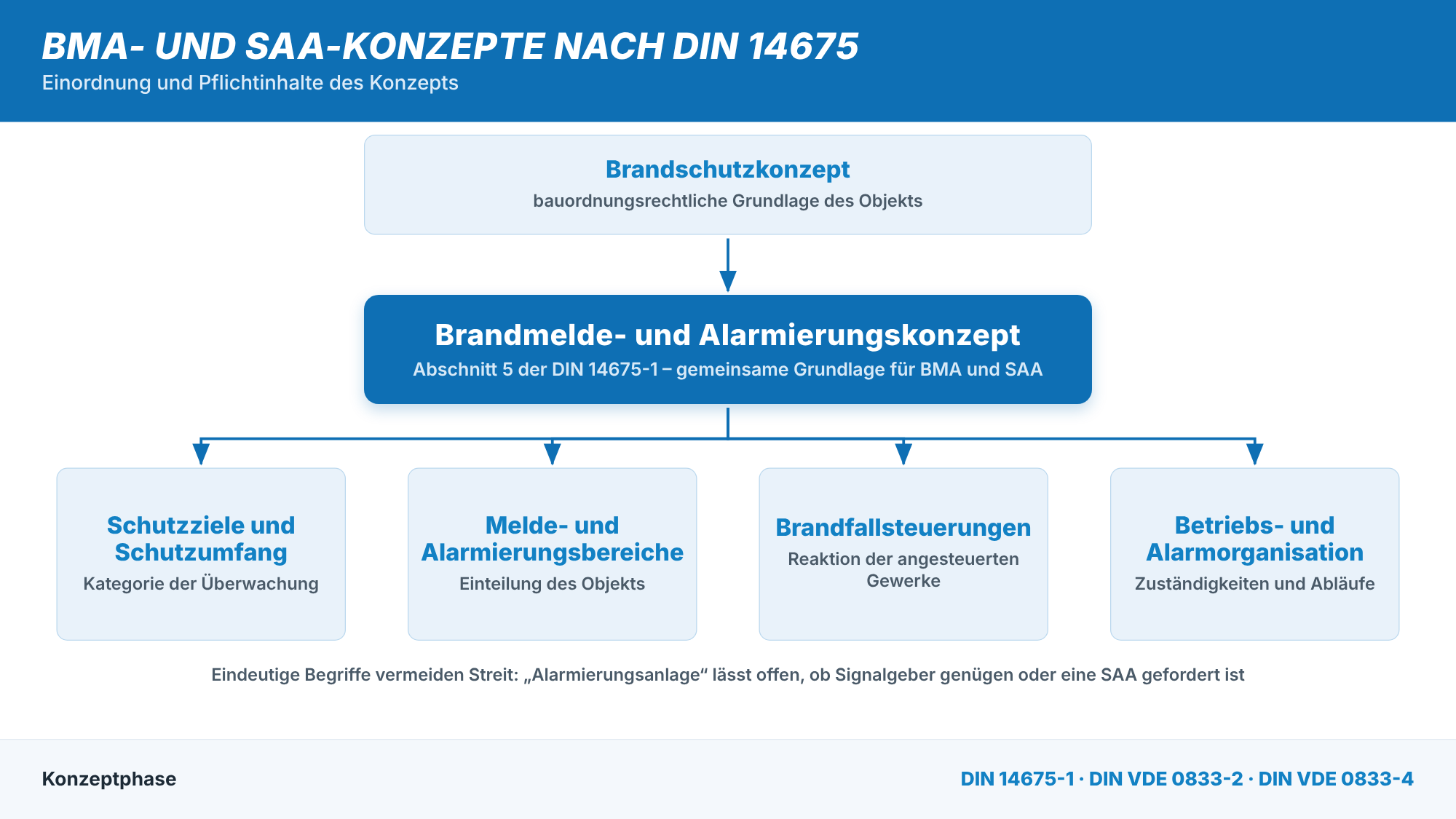

Pflichtinhalte des Brandmelde- und Alarmierungskonzepts

Nach DIN 14675-1 muss das Konzept nachweisen, dass die brandschutztechnischen Schutzziele erreicht werden. Dazu zählen insbesondere die Entdeckung von Bränden bereits in der Entstehungsphase, die schnelle Information und Alarmierung der betroffenen Personen einschließlich der Anforderungen an die Barrierefreiheit, die automatische Ansteuerung vorhandener Brandschutz- und Betriebseinrichtungen, die unverzügliche Alarmierung der Feuerwehr oder anderer hilfeleistender Stellen sowie das eindeutige Lokalisieren und Anzeigen des Gefahrenbereichs.

Objektbezogen sind unter anderem die folgenden Festlegungen zu treffen:

• Sicherungsbereiche und Überwachungsumfang
• Alarmierungsbereiche sowie Art und Umfang der Alarmierung
• Steuerungen brandschutzrelevanter Systeme und betrieblicher Einrichtungen
• Einbindung hilfeleistender Kräfte des Betreibers und zugehörige Alarmpläne
• Art der Alarmierung der Feuerwehr sowie Zugangs- und Anfahrtsmöglichkeiten
• Feuerwehrpläne und die daraus abgeleiteten Unterlagen für den Einsatzfall
• Gebäude- und Raumnutzung einschließlich zu erwartender Täuschungsgrößen
• Feststellung gefährlicher und explosionsgefährdeter Bereiche


Alarmorganisation als eigenständiger Bestandteil

Die Alarmorganisation beschreibt, was nach der Detektion organisatorisch geschieht. Sie umfasst die Räumungsanweisungen und die Art der Räumung, die Pflichten und Verantwortlichkeiten der Beschäftigten, die Information der anwesenden Personen, Maßnahmen zur Lokalisierung des Brandes, die Unterteilung des Sicherungsbereichs in Alarmierungsbereiche, das Vorgehen bei Falschalarmen und Störungen sowie abweichende Regelungen für Tag- und Nachtbetrieb oder Arbeits- und Feiertage. Nach DIN VDE 0833-2 ist die Alarmorganisation für Brandmeldeanlagen dokumentiert festzulegen; DIN VDE 0833-4 fordert Entsprechendes für die Sprachalarmierung.



Das Konzept für Sprachalarmanlagen: was zusätzlich zu regeln ist

Wird die Alarmierung über eine Sprachalarmanlage realisiert, genügt die Betrachtung der Brandmeldeseite nicht. Das Konzept für Sprachalarmanlagen ergänzt die Festlegungen der Brandmeldeseite um alle Aspekte, die für eine verständliche und wirksame Sprachalarmierung erforderlich sind. Es beschreibt insbesondere, wer wann welche Information erhält – und in welcher Reihenfolge.


Alarmierungsbereiche und Alarmierungsablauf

Zu klären ist, ob eine Vollräumung, eine gestaffelte Räumung oder eine bereichsweise Alarmierung vorgesehen ist, wie sich die Alarmierungsbereiche zu den Melde- und Brandabschnitten verhalten und welche Meldungen an welchen Personenkreis gehen. Hinzu kommen Festlegungen zu den Alarmierungstexten und Signaltönen, zur Nutzung von Sprechstellen für Einsatzkräfte und zum Betrieb einer eventuellen Zweitnutzung der Anlage, etwa für betriebliche Durchsagen.


Sprachverständlichkeit und Nachweis

Eine Sprachalarmanlage erfüllt ihren Zweck nur, wenn die Durchsage im Alarmierungsbereich tatsächlich verstanden wird. Die Konzeptphase legt hierfür die Grundlagen: Raumakustische Randbedingungen, Störschallpegel, Nachhallzeiten und Nutzungsszenarien müssen erfasst und die daraus resultierenden Anforderungen an die Sprachverständlichkeit benannt werden. Der spätere messtechnische Nachweis – üblicherweise über den Sprachübertragungsindex – lässt sich nur führen, wenn diese Randbedingungen im Konzept realistisch beschrieben wurden. Werden sie erst bei der Inbetriebnahme betrachtet, sind bauliche oder anlagentechnische Nachbesserungen häufig unvermeidbar.

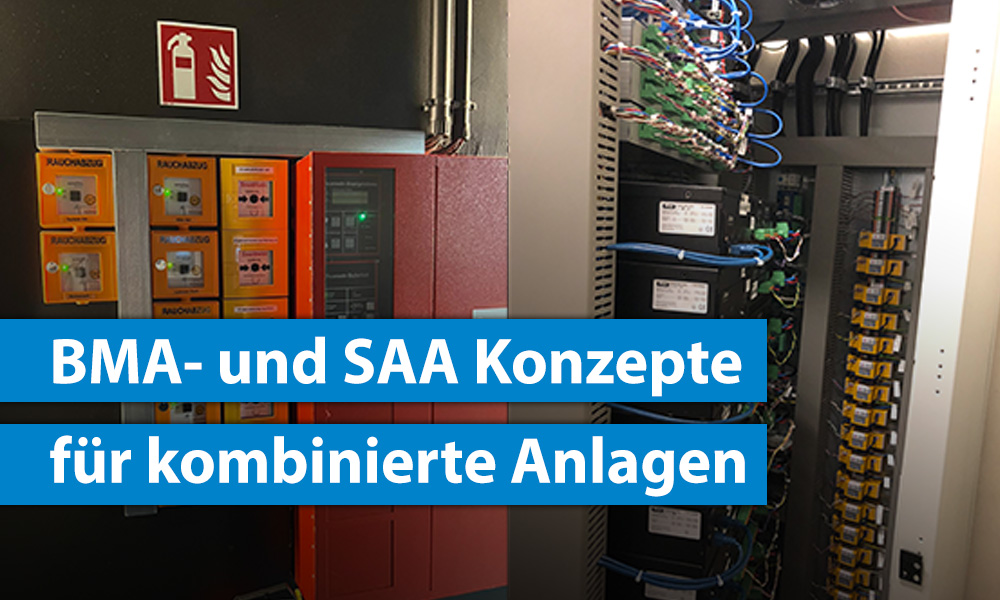

Kombinierte Anlagen: Schnittstellen zwischen BMA und SAA

In der Mehrzahl der Sonderbauten werden Brandmeldeanlage und Sprachalarmanlage gemeinsam eingesetzt: Die BMA erkennt und lokalisiert, die SAA alarmiert zielgerichtet. Für kombinierte Anlagen entsteht der Abstimmungsbedarf genau an den Übergängen zwischen beiden Gewerken. BMA- und SAA-Konzepte nach DIN 14675 sollten diese Übergänge deshalb ausdrücklich benennen, statt sie der späteren Ausführungsplanung zu überlassen.

Praxisrelevant sind vor allem:

• Ansteuerung und Signalübergabe: Welche Meldung der BMA löst welche Durchsage in welchem Alarmierungsbereich aus, und wie ist die Übergabestelle technisch ausgeführt?
• Überwachung der Schnittstelle: Störungen der SAA und der Übertragungswege müssen an der Brandmelderzentrale erkennbar sein.
• Energieversorgung und Überbrückungszeiten: Beide Anlagenteile benötigen aufeinander abgestimmte Ersatzstromversorgungen; abweichende Auslegungen fallen erfahrungsgemäß erst bei der Abnahme auf.
• Priorisierung von Meldungen: Vorrangregelungen zwischen automatischer Brandfallalarmierung, Handauslösung, Feuerwehrsprechstelle und betrieblichen Durchsagen.
• Verantwortungs- und Gewerkegrenzen: Wer verantwortet Kabelwege, Brandschottungen, Lautsprecherlinien und Aufschaltungen – und wer erbringt welchen Nachweis?
• Dokumentation und Prüfumfang: Abstimmung, welche Nachweise für die erstmalige und die wiederkehrende Prüfung beider Anlagen benötigt werden.


Abgrenzung zur Brandfallsteuermatrix

Ein zentraler Bestandteil der Konzeptarbeit ist der Abgleich mit der Brandfallsteuermatrix, aus der ein sicherheitstechnisches Steuerungskonzept für weitere sicherheits- und gebäudetechnische Anlagen hervorgeht. Die detaillierte Matrix selbst gehört jedoch nicht in das Konzept nach DIN 14675, sondern wird gesondert aus dem Brandschutzkonzept erarbeitet. Ebenso wenig gehören Angaben zu konkreten Produkten oder die Anordnung einzelner Melder in das Dokument. Bei der Festlegung der Funktionsbereiche gilt: zu grobe Bereiche verschenken Steuerungsmöglichkeiten, zu kleinteilige erhöhen die Fehlerwahrscheinlichkeit bei der Programmierung und machen die Überprüfung unwirtschaftlich.



Verantwortlichkeiten, Phasen und Zertifizierung

DIN 14675 strukturiert den gesamten Lebenszyklus einer Anlage in Phasen – von der Konzepterstellung über Planung und Projektierung, Montage, Installation und Inbetriebsetzung bis zu Abnahme, Betrieb und Instandhaltung. Unternehmen, die Leistungen in diesen Phasen erbringen, benötigen ein anerkanntes Qualitätsmanagementsystem sowie mindestens eine verantwortliche Person mit nachgewiesener Fachkompetenz für den jeweiligen Fachbereich.

Für kombinierte Anlagen ist dabei entscheidend: Die Fachbereiche Brandmeldeanlagen und Sprachalarmanlagen werden getrennt betrachtet. Wer beide Gewerke abdecken will, benötigt entsprechend qualifizierte Verantwortliche Personen für beide Bereiche. Für die Sprachalarmierung tritt der Nachweis akustischer und elektroakustischer Kompetenz hinzu. Wird das Konzept von einer Stelle erstellt, die die Anlagen später nicht selbst errichtet, ist die Übergabeschnittstelle zur ausführenden Firma sauber zu dokumentieren – einschließlich aller getroffenen Annahmen und offenen Abstimmungspunkte.



Typische Fehler in BMA- und SAA-Konzepten

Die folgenden Punkte begegnen Planungsbüros und Errichtern in Prüfungen und Abnahmen regelmäßig:

• Unbestimmte Formulierungen statt normativer Kategorien für den Überwachungsumfang
• Forderung nach einer „Alarmierungsanlage“ ohne Entscheidung zwischen Signalgebern und Sprachalarmanlage
• Erstellung des Konzepts erst nach der Ausschreibung, wodurch Leistungsgrenzen nachträglich verschoben werden
• Fehlende oder ungenaue Beschreibung der Schnittstellen zwischen BMA und SAA
• Abweichungen vom Bauordnungsrecht, vom Brandschutzkonzept, von den TAB oder von den allgemein anerkannten Regeln der Technik, die weder beschrieben noch abgestimmt oder kompensiert sind
• Vermischung von Konzept und Ausführungsplanung, etwa durch Produktfestlegungen oder Melderanordnungen
• Raumakustische Randbedingungen der Sprachalarmierung, die erst bei der Inbetriebnahme betrachtet werden



Fachkompetenz für Konzepterstellung aufbauen

Belastbare BMA- und SAA-Konzepte nach DIN 14675 entstehen dort, wo Normkenntnis, bauordnungsrechtliches Verständnis und praktische Erfahrung mit Schnittstellen zusammenkommen. Die UDS Beratung  qualifiziert genau diese Fachkompetenz: In Schulungen zu Brandmelde- und Alarmierungskonzepten, zu Konzept, Planung und Projektierung sowie in den Lehrgängen zur Verantwortlichen Person für Brandmelde- und für Sprachalarmanlagen erarbeiten Fachplaner, Facherrichter und Betreiber die Anforderungen der DIN 14675 und der Normenreihe DIN VDE 0833 anhand konkreter Objektsituationen. Sprechen Sie uns an, wenn Sie die Qualifikation Ihres Teams für die Konzeptphase kombinierter Anlagen gezielt aufbauen oder auffrischen möchten.
