Vom Brandmeldekonzept zur Abnahme: So entsteht eine Brandmeldeanlage

Eine Brandmeldeanlage wird in klar definierten Phasen geplant und projektiert: Am Anfang stehen Bedarfsermittlung und Risikobetrachtung, aus denen das Brandmeldekonzept entsteht; darauf folgen Planung, Projektierung, Montage und Installation, Inbetriebsetzung und Abnahme sowie Betrieb und Instandhaltung.

Diesen Ablauf gibt die DIN 14675 vor, ergänzt durch die DIN VDE 0833-2 und die Produktnormenreihe DIN EN 54. Der vorliegende Beitrag zeigt, wie eine Brandmeldeanlage geplant und projektiert wird, welche Angaben das Brandmeldekonzept zwingend enthalten muss, wie sich der Überwachungsumfang über die vier Kategorien der DIN 14675 bestimmt und welche Abstimmungen mit Behörden, Feuerwehr und Versicherer erforderlich sind.



Inhaltsverzeichnis



Wie wird eine Brandmeldeanlage geplant und projektiert – die Phasen im Überblick

Die DIN 14675 „Brandmeldeanlagen – Aufbau und Betrieb“ beschreibt den vollständigen Lebenszyklus einer Anlage und gliedert ihn in aufeinander aufbauende Phasen. Jede Phase erzeugt ein Ergebnis, das die Grundlage der folgenden bildet – wird eine Phase übersprungen, fehlt der nachfolgenden die Basis. Der typische Ablauf umfasst:

• Bedarfsermittlung und Risikobetrachtung: Nutzung, Brandlasten, Personenbelegung, betriebliche Besonderheiten und rechtliche Anforderungen werden erfasst; die Schutzziele werden festgelegt.
• Konzeption: Erstellung des Brandmeldekonzepts als verbindliche Voraussetzung der Planung.
• Planung: Überführung des Konzepts in technische Festlegungen – überwachte Bereiche, Melderauswahl, Meldebereiche, Zentralenstandort, Funktionserhalt, Brandfallmatrix.
• Projektierung, Ausschreibung und Vergabe: Detaillierung zu Leistungsverzeichnis und Ausführungsunterlagen.
• Montage und Installation: Umsetzung durch einen Errichter mit Kompetenznachweis nach DIN 14675.
• Inbetriebsetzung und Abnahme: Funktionsnachweis, Abnahmeprotokoll, bei baurechtlich geforderten Anlagen Prüfung durch bauaufsichtlich anerkannte Sachverständige.
• Betrieb und Instandhaltung: Übergabe an den Betreiber, Einweisung, Betriebsbuch, Inspektion und Wartung.

Der Unterschied zwischen Planung und Projektierung wird im Sprachgebrauch häufig verwischt. Sinnvoll ist die Trennung: Die Planung legt fest, was die Anlage leisten muss und wo welche Funktion erforderlich ist; die Projektierung bestimmt, wie dies mit konkreten Komponenten, Leitungswegen und Parametrierungen umgesetzt wird.

Lernen Sie in der UDS-Schulung alles, was Sie über Planung und Projektierung von Brandmeldeanlagen wissen müssen:
Schulungen finden...



Rechtliche und normative Grundlagen der BMA-Planung

Ob überhaupt eine Brandmeldeanlage erforderlich ist, entscheidet nicht die Norm, sondern das Recht – und in manchen Fällen der Vertrag.

Wann eine BMA gefordert ist

Die Pflicht ergibt sich in der Regel aus der Landesbauordnung und den jeweiligen Sonderbauvorschriften – etwa für Versammlungsstätten, Verkaufsstätten, Beherbergungsbetriebe, Krankenhäuser, Pflegeeinrichtungen, Schulen, Hochhäuser oder Industriebauten – sowie aus den Auflagen der Baugenehmigung und dem geprüften Brandschutznachweis. Daneben kann eine Anlage auch aufgrund vertraglicher Vereinbarungen mit dem Sachversicherer erforderlich werden; dann treten die einschlägigen VdS-Richtlinien, insbesondere die VdS 2095 zur Planung und zum Einbau automatischer Brandmeldeanlagen, als zusätzlicher Maßstab hinzu.

Welche Normen die Ausführung bestimmen

Die DIN 14675-1 beschreibt Aufbau, Phasenmodell und Betrieb der Anlage sowie die Zusammenarbeit zwischen Planer, Errichter und Betreiber. Die DIN VDE 0833-2 trifft die Festlegungen für Brandmeldeanlagen als Gefahrenmeldeanlagen und regelt unter anderem Projektierung, Melderanordnung und Steuerungen; die DIN VDE 0833-1 enthält die übergreifenden allgemeinen Festlegungen. Die Normenreihe DIN EN 54 wiederum definiert die Anforderungen an die einzelnen Komponenten – von der Brandmeldezentrale über die Energieversorgung bis zu Meldern und Signalgebern. Verbindlich werden diese Normen über bauordnungsrechtliche Verweise, behördliche Auflagen, den Vertrag oder ihren Status als anerkannte Regel der Technik.

Hinzu kommen die Technischen Anschlussbedingungen (TAB) der örtlich zuständigen Feuerwehr. Sie regeln unter anderem Aufschaltung, Feuerwehr-Bedienfeld (FBF), Feuerwehr-Anzeigetableau (FAT), Feuerwehr-Schlüsseldepot, Laufkarten und die Kennzeichnung der Melder – und unterscheiden sich von Kommune zu Kommune. Wer die TAB erst in der Ausführungsphase liest, plant an der Abnahme vorbei.



Das Brandmeldekonzept als Fundament der Planung

Die DIN 14675 verlangt das Brandmeldekonzept als Voraussetzung der Planung. In der Praxis wird dieser Schritt dennoch regelmäßig übersprungen – mit der Begründung, der Brandschutznachweis enthalte bereits alle nötigen Angaben. Das trifft nur selten zu: Brandschutznachweise legen üblicherweise fest, ob eine Brandmeldeanlage erforderlich ist, und äußern sich allenfalls zum Überwachungsumfang und zu notwendigen Steuerfunktionen. Betriebliche Umgebungsbedingungen, Anforderungen des Betreibers und Vorgaben des Gebäudeversicherers bleiben dort außen vor. Fehlt das Konzept, zeigen sich die Lücken erfahrungsgemäß spätestens bei der Sachverständigenprüfung oder im laufenden Betrieb.

Das Brandmeldekonzept sollte mindestens folgende Angaben enthalten:

• Angaben zum Objekt, zum Bauherrn und zum Betreiber,
• die Schutzziele,
• den Umfang der automatischen Überwachung,
• Maßnahmen zur Falschalarmvermeidung,
• die Art der Fernalarmierung,
• die Art der internen Alarmierung,
• die Steuerfunktionen,
• die Alarmorganisation,
• die Anforderungen an die Dokumentation,
• die Anforderungen an Wartung, Instandsetzung und die erforderlichen Prüfungen.



Bemerkenswert ist der letzte Punkt: Bereits im Konzept – also lange vor der ersten Montage – wird festgelegt, wie die Anlage später instand gehalten und geprüft wird. Die Betriebsphase ist damit von Beginn an Teil der Planung und keine nachgelagerte Frage.



Überwachungsumfang: die vier Kategorien der DIN 14675

Der Sicherungsbereich umfasst die Gebäudeteile, die mit automatischen Brandmeldern überwacht werden. Sein Umfang ergibt sich aus dem Brandschutzkonzept oder aus dem Brandmeldekonzept; über die Anforderungen von Baugenehmigung und Versicherer hinaus kann der Betreiber weitere Bereiche einbeziehen. Die DIN 14675 unterscheidet vier Kategorien:

Kategorie 1: Vollschutz

Überwacht werden alle Bereiche und Räume des Gebäudes, einschließlich Zwischendecken und Zwischenböden, Kanälen und Schächten sowie Be- und Entlüftungsanlagen. Ausgenommen werden dürfen unter anderem Räume mit nur geringen Brandlasten – etwa Wasch- und Toilettenräume ohne Lagerung brennbarer Vorräte –, nicht zugängliche Kabelkanäle und -schächte mit feuerbeständiger Abtrennung, Laderampen im Freien sowie Räume mit automatischen Feuerlöschanlagen, deren Auslösung an die BMA gemeldet wird; für Zwischendecken und Zwischenböden gelten definierte Rahmenbedingungen.

Kategorie 2: Teilschutz

Der Teilschutz kommt in Betracht, wenn die Gefährdung auf bestimmte Bereiche begrenzt ist. Überwachte und nicht überwachte Bereiche müssen mindestens durch eine feuerbeständige Wand oder Decke getrennt sein. Innerhalb des überwachten Bereichs wird wie in Kategorie 1 projektiert.

Kategorie 3: Schutz der Fluchtwege

Diese Kategorie stellt die geringsten Anforderungen. Überwacht werden Treppenräume und Flure sowie Räume, die an Rettungswege angrenzen und in denen ein Entstehungsbrand von anwesenden Personen nicht rechtzeitig erkannt wird – etwa Archive, Lager und Technikräume. Die Einbeziehung weiterer Räume bleibt zulässig.

Kategorie 4: Einrichtungsschutz

Der Einrichtungsschutz geht über die Basisschutzziele des baulichen Brandschutzes hinaus und schützt hochwertige Güter oder technische Anlagen mit hohen Verfügbarkeitsanforderungen. Die Melder werden innerhalb oder unmittelbar an den zu schützenden Objekten platziert – etwa im EDV-Schrank eines Rechenzentrums, um eine überhitzte Komponente früh zu erkennen und gezielt abschalten zu können. Der Einrichtungsschutz wird stets zusätzlich zur Raumüberwachung nach Kategorie 1, 2 oder 3 angewandt.

Ein praxisrelevanter Sonderfall: Wasserlöschanlagen lösen erst bei hohen Temperaturen aus und erkennen Entstehungsbrände nicht. Deshalb wird trotz der normativ zulässigen Ausnahme für gesprinklerte Bereiche mit erhöhter Personengefährdung – etwa in Verkaufs- oder Versammlungsstätten – häufig eine zusätzliche Überwachung mit Rauchmeldern gefordert.

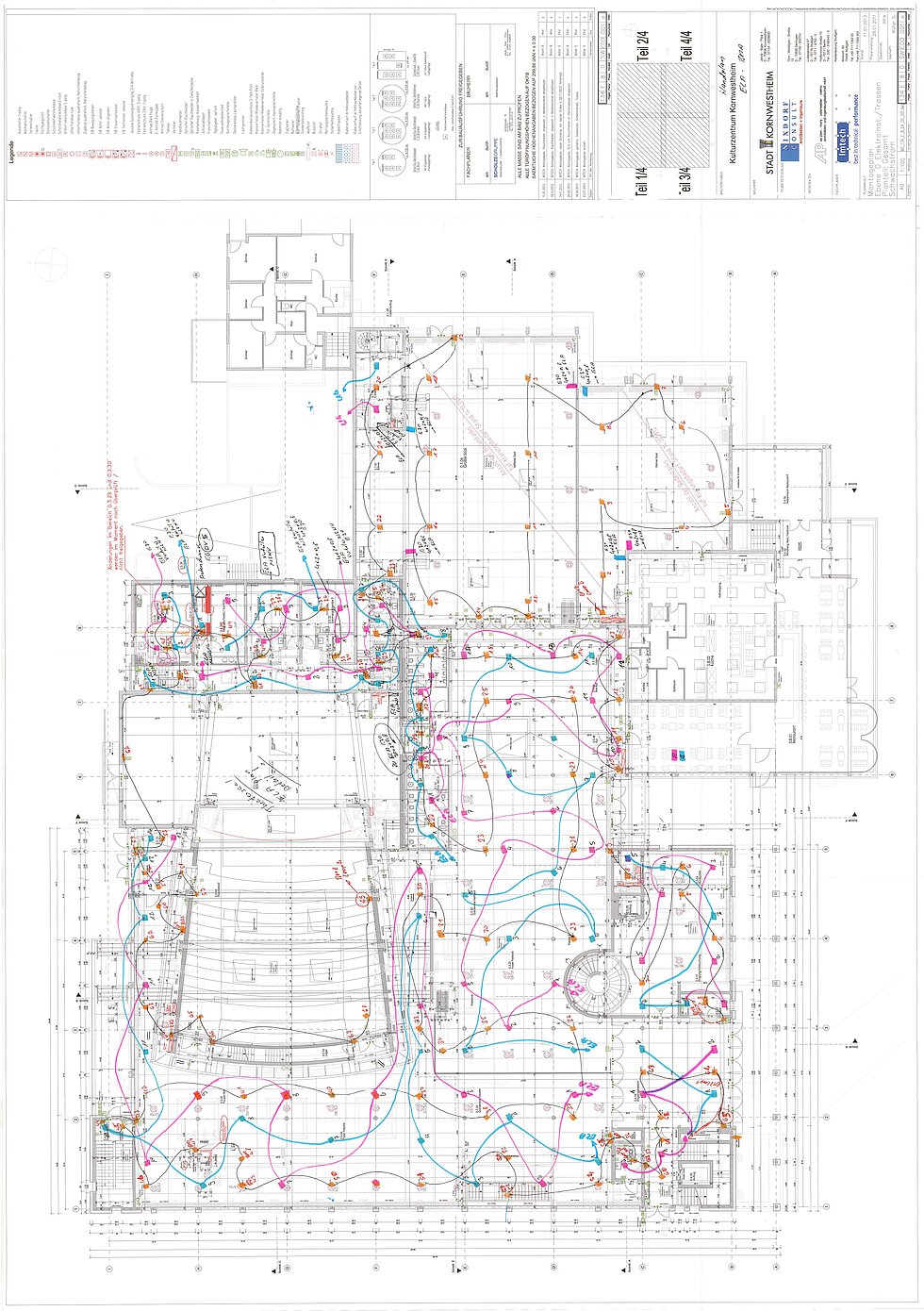

Von der Konzeption zur Planung: Melder, Meldebereiche, Zentrale

In der Planungsphase wird das Konzept in technische Festlegungen überführt. Dazu gehören im Wesentlichen:

• die Festlegung der zu überwachenden Räume,
• die Auswahl und Platzierung der Melder und Signalgeber – abgestimmt auf Raumgeometrie, Deckenhöhe, Luftströmungen, Störgrößen und die zu erwartende Brandkenngröße,
• die Bildung von Meldebereichen und Meldergruppen, damit der Alarmort für Feuerwehr und Betreiber eindeutig und schnell auffindbar ist,
• die Auswahl der Anlagentopologie und der Leitungsführung,
• die Festlegung der Standorte für die Brandmeldezentrale (BMZ) und die Feuerwehrperipherie,
• die Beschreibung der Anforderungen an den Funktionserhalt im Brandfall,
• die Erstellung der Matrix für die Brandfallsteuerungen.



Der Standort der Zentrale und der Feuerwehrperipherie ist dabei keine gestalterische, sondern eine einsatztaktische Entscheidung: Die Feuerwehr muss den Zugang im Alarmfall schnell und zuverlässig erreichen, und die Zentrale muss im Brandfall funktionsfähig bleiben. Ebenso gilt für die Melderplatzierung, dass nicht die rechnerische Flächenabdeckung entscheidet, sondern die Frage, ob die Brandkenngröße den Melder tatsächlich rechtzeitig erreicht. Viele Hersteller bieten hierfür unterstützende Planungsservices an – die Verantwortung für die objektbezogene Entscheidung bleibt jedoch bei Planer und Betreiber.



Projektierung: Abstimmung, Schnittstellen und Brandfallmatrix

Errichtung, Abnahme und Übergang in den Betrieb

Die Montage und Installation erfolgt durch einen Errichter, der seine Kompetenz nach DIN 14675 nachweist und die Vorgaben aus Planung und Projektierung konsequent umsetzt – insbesondere hinsichtlich Funktionserhalt, Leitungsführung und Energieversorgung. Sämtliche Arbeitsschritte, Prüfungen und Messungen sind zu dokumentieren; diese Unterlagen bilden die Grundlage der Abnahme und dienen zugleich als Nachweis gegenüber Behörden und Versicherern.

Die Abnahme prüft, ob die Anlage den Planvorgaben entspricht, die Schutzziele erfüllt und die normativen wie rechtlichen Anforderungen einhält. Funktionstests bilden verschiedene Szenarien ab, um das Zusammenspiel von Detektion, Alarmierung und Brandfallsteuerungen nachzuweisen; die Brandfallmatrix wird dabei vollständig durchgeprüft. Die Ergebnisse werden in einem Abnahmeprotokoll festgehalten. Bei Anlagen mit Aufschaltung auf die Feuerwehr erfolgt die Abnahme in Abstimmung mit den zuständigen Stellen. Bei baurechtlich geforderten Anlagen in Sonderbauten tritt die Prüfung durch bauaufsichtlich anerkannte Sachverständige hinzu.

Mit der Übergabe beginnt die Betriebsphase – und damit die Verantwortung des Betreibers. Erforderlich sind die vollständige Anlagendokumentation einschließlich Feuerwehr-Laufkarten, die Einweisung des Personals, die Benennung einer verantwortlichen Person für die Brandmeldeanlage, das Betriebsbuch sowie die vertragliche Regelung von Inspektion, Wartung und Instandsetzung. Wurden diese Punkte im Konzept sauber vorgedacht, ist der Übergang unspektakulär; fehlten sie, beginnt hier die Nacharbeit.



Typische Planungsfehler und wie sie vermieden werden

Aus der Praxis lassen sich wiederkehrende Schwachstellen benennen, die sich fast alle auf einen zu frühen Sprung in die Technik zurückführen lassen:

• Kein Brandmeldekonzept: Die Planung stützt sich allein auf den Brandschutznachweis; betriebliche und versicherungsseitige Anforderungen fehlen.
• TAB der Feuerwehr zu spät berücksichtigt: Aufschaltung, FBF, FAT, Schlüsseldepot und Laufkarten werden erst kurz vor der Abnahme zum Thema.
• Unklare Schnittstellen: Steuerungen zu RWA, Aufzügen, Lüftung oder SAA sind nicht abschließend in der Brandfallmatrix beschrieben und werden im Gewerkeübergang zur Auslegungsfrage.
• Falschalarmvermeidung nicht mitgeplant: Melderauswahl und Parametrierung passen nicht zu den betrieblichen Umgebungsbedingungen.
• Betriebsphase ausgeblendet: Zugänglichkeit der Melder, Revisionsfähigkeit, verantwortliche Person und Instandhaltungsvertrag werden nicht vorgedacht.
• Undokumentierte Abweichungen: Normen sind keine Gesetze, und begründete Abweichungen sind möglich – aber nur, wenn Planer, Errichter oder Betreiber sie fachlich begründen und dokumentieren.



Auffällig ist, dass keiner dieser Punkte ein Produktproblem ist. Es sind durchweg Fragen der Fachkunde, der Abstimmung und der Dokumentation.



Fazit: Planungsqualität entsteht durch Fachkunde

Wie eine Brandmeldeanlage geplant und projektiert wird, lässt sich in einem Satz zusammenfassen: konsequent phasenweise, ausgehend von den Schutzzielen, dokumentiert in einem tragfähigen Brandmeldekonzept und abgestimmt mit Behörden, Feuerwehr und Versicherer – bevor die erste Komponente ausgewählt wird. Die DIN 14675 stellt dafür das Gerüst bereit; die Qualität des Ergebnisses hängt jedoch an den Personen, die dieses Gerüst ausfüllen, die Regelwerke sicher anwenden und Entscheidungen nachvollziehbar begründen können.
