Was regelt die DIN VDE 0833-2 für Brandmeldeanlagen?

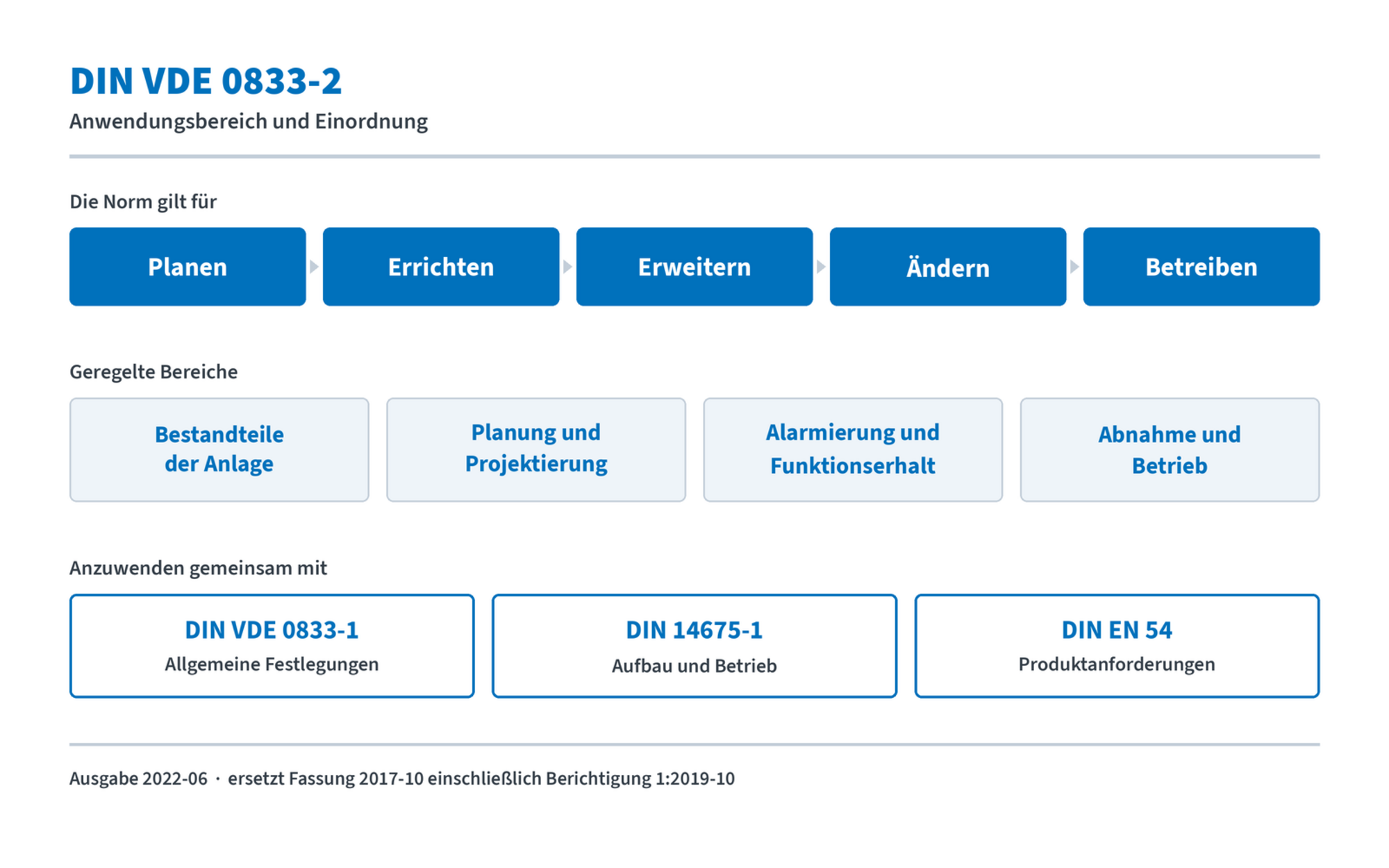

Die aktuelle Ausgabe der DIN VDE 0833-2 folgt einer Gliederung, die dem Ablauf eines Anlagenprojekts entspricht. Die normativen Kernabschnitte lassen sich wie folgt zusammenfassen:

• Abschnitt 4 – Grundlegende Anforderungen an Bestandteile: Brandmelder, überwachte Übertragungswege, Brandmeldezentrale, Energieversorgung und Signalgeber
• Abschnitt 5 – Anforderungen an die Ansteuerung von Brandschutzeinrichtungen
• Abschnitt 6 – Regeln für das Planen, Projektieren, Installieren und In-Betrieb-Setzen, einschließlich Alarmierung und Ausführungsunterlagen
• Abschnitt 7 – Inbetriebsetzen mit der zugehörigen Überprüfung
• Abschnitt 8 – Abnahmeprüfung, Abnahmeprotokoll, Übergabe an den Betreiber und Dokumentation
• Abschnitt 9 – Betrieb von Brandmeldeanlagen mit Betriebsbuch, Instandsetzung, Freihalten der Melder, Ausnahmen von der Überwachung, Abschaltung und Vermeidung von Falschalarmen
• Anhänge – normative Festlegungen unter anderem zu Räumen mit elektrischen und elektronischen Einrichtungen, zur Standardschnittstelle Löschen, zu Datenverarbeitungsanlagen und zu Hochregalanlagen; informative Klassifizierungstabellen für Ansaugrauchmelder und Wärmemelder


Energieversorgung und Überbrückungszeit

Die Anforderungen an die Energieversorgung von Brandmeldeanlagen sind in der DIN VDE 0833-2 verankert. Der frühere Begriff „Netzausfallüberbrückungszeit“ wurde durch „Überbrückungszeit“ ersetzt. In der Praxis sind für Brandmeldeanlagen Überbrückungszeiten von 4, 30 und 72 Stunden typisch; welcher Wert anzusetzen ist, hängt unter anderem davon ab, ob eine ständig besetzte Stelle vorhanden ist und ob eine Netzersatzanlage zur Verfügung steht. Für die Auslegung der Batteriekapazität ist ein Sicherheitsfaktor von 1,25 zu berücksichtigen; die Norm hat diesen Faktor mit der aktuellen Fassung ausdrücklich der vierstündigen Überbrückungsdauer bei vorhandener Netzersatzanlage zugeordnet. Die konkreten Werte sind objektbezogen anhand der Norm zu ermitteln.



Planung und Projektierung nach DIN VDE 0833-2

Der umfangreichste Abschnitt der DIN VDE 0833-2 befasst sich mit Planung und Projektierung. Hier werden die Grundsätze der Überwachung festgelegt, die Bildung von Meldebereichen und Meldergruppen konkretisiert sowie die Anforderungen an Ausführungsunterlagen und Einbau beschrieben. Für die Fachfirma ist dieser Abschnitt der eigentliche Arbeitsmaßstab: Er bestimmt, welche Bereiche eines Gebäudes zu überwachen sind, welche Melderart zulässig ist und welche Überwachungsflächen zugrunde gelegt werden dürfen.


Melderauswahl und Einsatzgrenzen

Die Auswahl der Brandmelder richtet sich nach der zu erwartenden Brandkenngröße, der Raumgeometrie und den Umgebungsbedingungen. Die Norm arbeitet dafür mit Tabellen, die Einsatzgrenzen und Überwachungsflächen definieren. Zwei Festlegungen sind in der aktuellen Fassung besonders hervorzuheben: Punktförmige Wärmemelder der Klassen B bis G sind ausschließlich für die Einrichtungsüberwachung – früher als Objektüberwachung bezeichnet – geeignet. Und Flammenmelder nach DIN EN 54-10 sind je nach Klasse und Anordnung bis zu einer Raumhöhe von 26 Metern einsetzbar, nicht mehr wie in älteren Fassungen bis 45 Meter.

Auch bei der Zweimeldungsabhängigkeit hat die Norm nachgeschärft. Für linienförmige, nicht integrierende Wärmemelder ist bei einer Zweimeldungsabhängigkeit vom Typ B die Überwachungsfläche nicht mehr um 30 Prozent, sondern um 50 Prozent zu reduzieren. Nicht zulässig ist eine Zweimeldungsabhängigkeit aus den Brandkenngrößen „Flamme“ und „Rauch“, weil beide Größen in der Brandentstehungsphase nicht zwingend nahezu zeitgleich auftreten.


Überwachung von Lüftungsanlagen

Die DIN VDE 0833-2 listet Bereiche auf, die in die Überwachung einzubeziehen sind. Dazu zählen auch Klima-, Be- und Entlüftungsanlagen. Die aktuelle Fassung unterscheidet dabei präziser als frühere Ausgaben: Die Aufstellräume für Klima-, Be- und Entlüftungsanlagen sind grundsätzlich zu überwachen, die Zu- und Abluftkanäle dagegen nur dann, wenn das Brandschutzkonzept dies ausdrücklich fordert. Diese Klarstellung entschärft Diskussionen zwischen Fachfirmen und Prüfsachverständigen über Abweichungen von der Muster-Lüftungsanlagenrichtlinie, da eine solche Abweichung durch die Formulierung bereits in den Genehmigungsunterlagen abgebildet wird.

UDS Schulung zur Planung und Projektierung von Brandmeldeanlagen:

Schulungen finden...

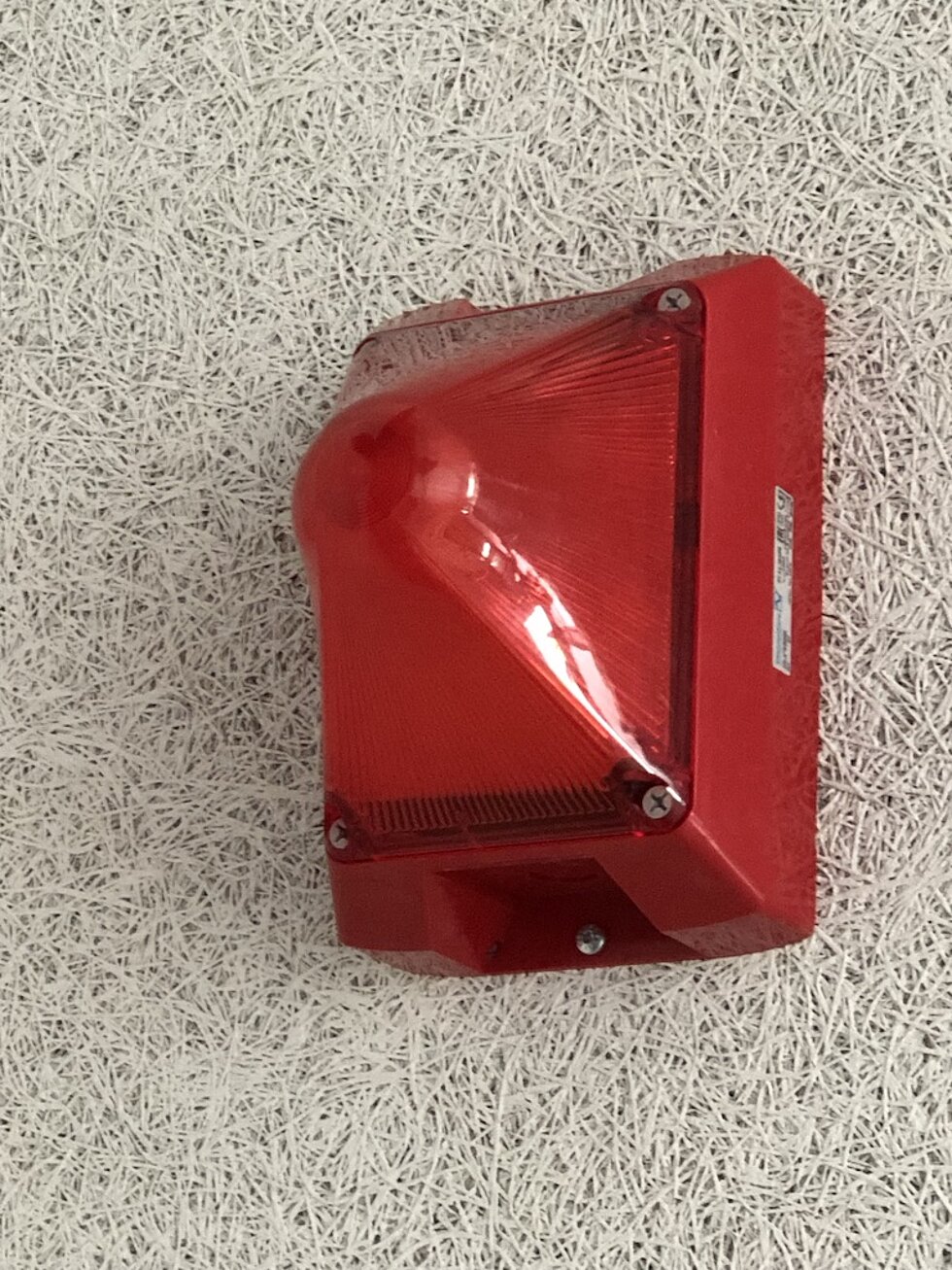

Alarmierung und optische Signalgeber

Hinzu kommen Anforderungen an die Lichtwirkung: Im gesamten Signalisierungsbereich ist unter den definierten Messbedingungen eine Beleuchtungsstärke von mindestens 0,4 lx zu erreichen, und optische Signalgeber müssen weißes oder rotes Blitzlicht mit einer Frequenz zwischen 0,5 Hz und 2 Hz abgeben. Als Alarmierungsfarbe ist Rot bevorzugt; die abweichend zulässige Farbe „Klar“ ist im Alarmierungskonzept gemeinsam mit dem Betreiber und den zuständigen Stellen festzulegen. In industriellen Umgebungen mit vielen roten Maschinensignalgebern kann klares Blitzlicht die Eindeutigkeit des Brandalarms erhöhen.



Funktionserhalt der Alarmierungsfunktion

Eine der praktisch bedeutsamsten Klarstellungen der DIN VDE 0833-2 betrifft die Frage, wann für die Alarmierung ein Funktionserhalt gefordert ist. Die Norm stellt heraus, dass Brandmeldeanlagen zwar Aufgaben von Alarmierungsanlagen übernehmen können, deshalb aber nicht in jedem Fall mit einer Alarmierungsanlage gleichzusetzen sind. Diese Unterscheidung hatte in der Vergangenheit zu unterschiedlichen Auslegungen und zu kostenintensiven Maßnahmen geführt, die zur Erfüllung der Schutzziele nicht erforderlich waren.

Anforderungen an den Funktionserhalt der Alarmierungsfunktion ergeben sich nur dann, wenn mit der Brandmeldeanlage eine Alarmierungsfunktion realisiert wird, die baurechtlich gefordert ist und im Brandfall funktionsfähig sein muss. Wird die Alarmierung aus anderen Gründen realisiert – etwa aufgrund arbeitsschutzrechtlicher Anforderungen –, gelten die Anforderungen der Leitungsanlagenrichtlinie nicht automatisch. Maßgeblich ist deshalb eine objektspezifische Festlegung im genehmigten Brandschutznachweis. Dieser

• konkretisiert die baurechtlichen Anforderungen objektbezogen und ermöglicht auch Abweichungen von Technischen Baubestimmungen,
• ist für Anlagenplaner, Errichter und Betreiber der Brandmeldeanlage verbindlich,
• bildet die bauordnungsrechtliche Basis für das Brandmelde- und Alarmierungskonzept,
• ist in prüfpflichtigen Gebäuden die Grundlage der Sachverständigenprüfung.


Ebenso wichtig ist das richtige Verständnis des Begriffs Funktionserhalt. Ein Brandschutzgehäuse für die Brandmeldezentrale oder Leitungsanlagen mit integriertem Funktionserhalt sind nicht in jedem Fall zwingend. Entscheidend ist, dass die Anlage in den Bereichen funktionsfähig bleibt, in denen sie im Brandfall benötigt wird. Die Norm weist ausdrücklich darauf hin, dass bei Ringleitungstechnik und vergleichbaren Topologien auch andere Lösungen möglich sind, sofern die Schutzziele eingehalten werden.



Inbetriebsetzung, Abnahmeprüfung und Betrieb

Nach der Installation folgen in der Systematik der DIN VDE 0833-2 die Inbetriebsetzung mit Überprüfung und anschließend die Abnahmeprüfung. Die Norm regelt hierzu die Prüfanforderungen, das Abnahmeprotokoll, die Übergabe an den Betreiber und den Umfang der Dokumentation. Mit der Übergabe wechselt die Verantwortung: Ab diesem Zeitpunkt ist der Betreiber für den ordnungsgemäßen Betrieb der Anlage zuständig.


Betriebsbuch und Betreiberpflichten

Der Betriebsabschnitt der Norm ist für Betreiber der praktisch relevanteste Teil. Er verlangt die Führung eines Betriebsbuchs, in dem alle betriebsrelevanten Ereignisse dokumentiert werden, und regelt die Durchführung von Instandsetzungsarbeiten, das Freihalten der Melder, zulässige Ausnahmen von der Überwachung, den Umgang mit Abschaltungen sowie Maßnahmen zur Vermeidung von Falschalarmen. Auch Vorgaben zur Aufbewahrung von Betriebsbüchern sind enthalten. Die organisatorische Umsetzung dieser Pflichten liegt beim Betreiber, der hierfür nach DIN 14675-1 eine Verantwortliche Person zu benennen hat.

UDS Schulung zu Betrieb und Wartung von Brandmeldeanlagen:

Schulungen finden...



Änderungen der Ausgabe DIN VDE 0833-2:2022-06

Die aktuell gültige Fassung DIN VDE 0833-2:2022-06 ist im Juni 2022 in Kraft getreten und ersetzt die Ausgabe von Oktober 2017 einschließlich der Berichtigung 1 von Oktober 2019. Sie umfasst 84 Seiten. Fachlich handelt es sich weniger um eine inhaltliche Überarbeitung als um eine Zusammenführung und Konkretisierung: Eingearbeitet wurden die Berichtigung 1 von 2019 sowie die Änderungen aus dem Entwurf der Änderung A1 vom Mai 2020 unter Berücksichtigung der Einspruchsberatung. Hinzu kamen Anpassungen in Tabelle 1 zu den Einsatzgrenzen punktförmiger Wärmemelder.

Die inhaltlichen Schwerpunkte der Zusammenführung liegen in der Angleichung an die Muster-Lüftungsanlagenrichtlinie und in der Klarstellung zur Alarmierungsfunktion von Brandmeldeanlagen. Zur besseren Orientierung kennzeichnen Änderungsstriche am linken Seitenrand diejenigen Stellen, die gegenüber dem bis dahin gültigen Stand (Fassung 2017 einschließlich Berichtigung 2019) neu sind. Ergänzend haben die Verbände BHE, ZVEI, VdS und ZVEH ein gemeinsames Informationspapier veröffentlicht, das unter anderem ein Entscheidungsdiagramm zur Notwendigkeit von Funktionserhaltsmaßnahmen enthält. Für die Umstellung war seinerzeit eine Übergangsfrist bis zum 30. November 2022 eingeräumt worden; sie ist längst abgelaufen, sodass die Fassung 2022-06 uneingeschränkt anzuwenden ist. Im zuständigen DKE-Arbeitskreis läuft bereits eine umfassendere Überarbeitung, die insbesondere den Abgleich mit DIN 14675-1, DIN VDE 0833-1 und DIN VDE 0833-4 sowie eine einheitliche Vorlage für das Brandmelde- und Alarmierungskonzept zum Ziel hat.

Die DIN VDE 0833-2 ist damit kein statisches Regelwerk, sondern verlangt von Planern, Fachfirmen und Betreibern kontinuierliche Normkenntnis. Wenn Sie diese Kenntnis in Ihrem Unternehmen belastbar aufbauen oder auffrischen möchten, unterstützt Sie die UDS Beratung mit Fachschulungen zu Brandmeldeanlagen – von der Qualifizierung zur Verantwortlichen Person nach DIN 14675 bis zu Fach- und Auffrischungsseminaren zum aktuellen Normenstand.
