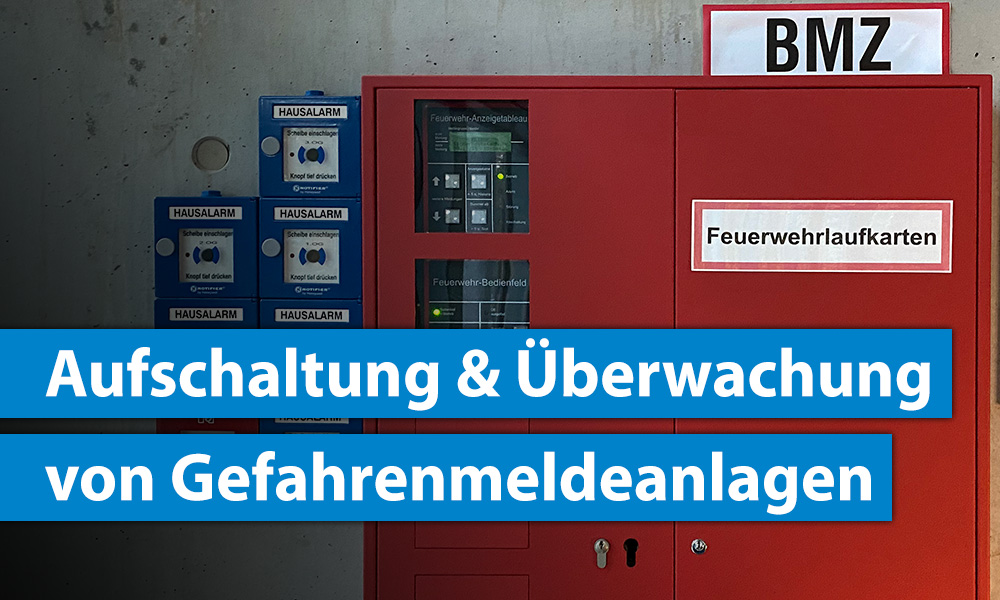

Aufschaltung und Überwachung einer Gefahrenmeldeanlage (GMA)

Die Aufschaltung und Überwachung von Gefahrenmeldeanlagen bezeichnet die dauerhafte Anbindung einer Gefahrenmeldeanlage (GMA) an eine ständig besetzte Alarmempfangsstelle, damit Alarme und Störungen rund um die Uhr empfangen, geprüft und an die richtigen Stellen weitergeleitet werden. Grundlage ist die Normenreihe DIN VDE 0833; die Alarmempfangsstelle selbst muss zusätzlich die Anforderungen der DIN EN 50518 erfüllen. Entscheidend ist dabei, dass nicht nur der eigentliche Alarm, sondern auch die Übertragungswege permanent überwacht werden, damit ein Ausfall der Anlage nicht unbemerkt bleibt.

Dieser Ratgeber erklärt, was zu einer Gefahrenmeldeanlage gehört, wie die Aufschaltung normkonform erfolgt, welche Alarmarten unterschieden werden und welche Betreiberpflichten und Qualifikationen für den sicheren Betrieb erforderlich sind.

UDS Schulung: Grundlagen Gefahrenmeldeanlagen
Schulungen finden...



Was sind Gefahrenmeldeanlagen (GMA)?



Unter dem Sammelbegriff Gefahrenmeldeanlage (GMA) werden alle Alarmanlagen zusammengefasst, die Gefahren selbständig erkennen oder eingegebene Informationen verarbeiten und diese mittels Fernmeldetechnik als Gefahrenmeldung weitergeben. Ihr Zweck ist der zuverlässige Schutz von Leben und Sachwerten, insbesondere vor Brand, Einbruch und Überfall. Zu den Gefahrenmeldeanlagen zählen unter anderem:

• Brandmeldeanlagen (BMA): zur frühzeitigen Erkennung und Meldung von Bränden.
• Einbruchmeldeanlagen (EMA): zur Erkennung unbefugten Eindringens in ein Objekt oder Areal.
• Überfallmeldeanlagen (ÜMA): zum stillen Hilferuf bei Überfällen, etwa in Banken oder Juweliergeschäften.
• Sprachalarmanlagen (SAA): zur Sprachalarmierung im Brandfall.
• Notfall- und Gefahren-Reaktions-Systeme (NGRS): für die schnelle, organisierte Reaktion in Notlagen.



Unabhängig vom Typ besteht eine Gefahrenmeldeanlage mindestens aus einer Zentrale, den in Meldergruppen zusammengefassten Meldern, einer Energieversorgung, optischen und akustischen Signalgebern, Bedienelementen sowie Übertragungseinrichtungen. Normativ muss jede GMA über zwei voneinander unabhängige Energiequellen verfügen. Störungsmeldungen und Alarme sind an eine ständig besetzte Stelle weiterzuleiten, was in der Praxis häufig durch eine Leitstelle wahrgenommen wird. Damit ist bereits die Verbindung zum Kernthema hergestellt: Ohne zuverlässige Weiterleitung und Überwachung bleibt eine GMA im Ernstfall wirkungslos.



Aufschaltung und Überwachung von Gefahrenmeldeanlagen: Was steckt dahinter?





Normative Grundlagen: DIN VDE 0833 und DIN EN 50518



Die zentrale Norm für Planung, Errichtung und Betrieb von Gefahrenmeldeanlagen ist in Deutschland die Normenreihe DIN VDE 0833. Alle Teile werden unter der Doppelbezeichnung DIN VDE 0833 und VDE 0833 geführt und decken die verschiedenen Anlagentypen ab:

• DIN VDE 0833-1: allgemeine Festlegungen für alle Gefahrenmeldeanlagen (Ausgabe 2014-10).
• DIN VDE 0833-2: ergänzende Festlegungen für Brandmeldeanlagen (Ausgabe 2017-10).
• DIN VDE 0833-3: Festlegungen für Einbruch- und Überfallmeldeanlagen (Ausgabe 2020-10).
• DIN VDE 0833-4: Festlegungen für Anlagen zur Sprachalarmierung im Brandfall (Ausgabe 2014-10).



Ergänzend gelten die Anforderungen der Reihe DIN VDE 0800 an Fernmeldeanlagen, für die Bestandteile einer Brandmeldeanlage die Produktnorm EN 54 und für Einbruch- und Überfallmeldeanlagen die DIN EN 50131-1. Für die Aufschaltung ist darüber hinaus die Qualität der empfangenden Stelle entscheidend: Alarmempfangsstellen werden nach DIN EN 50518 zertifiziert, Notruf- und Serviceleitstellen zusätzlich nach Regelwerken wie VdS 3138 und der DIN 77200. Diese Normen legen hohe Sicherheitsanforderungen fest, damit die empfangende Stelle auch gegen Einbruch, Feuer und technische Ausfälle geschützt ist und zuverlässig arbeitet.



Alarmarten und Alarmverifikation



Die DIN VDE 0833-1 unterscheidet in ihren Begriffsbestimmungen mehrere Alarmarten, die für die Aufschaltung und die anschließende Reaktion maßgeblich sind:

• Internalarm (Hausalarm): örtlicher Alarm über akustische und/oder optische Signalgeber zur Warnung anwesender Personen.
• Externalarm: örtlicher Alarm zur unmittelbaren Gefahrenabwehr.
• Fernalarm (Einsatzalarm): Alarm an eine nicht vor Ort befindliche hilfeleistende Stelle wie Feuerwehr, Polizei oder ein Sicherheitsunternehmen.
• Stiller Alarm: vor allem bei Überfallmeldeanlagen, ohne örtliche Signalgeber, mit sofortiger Alarmierung der Leitstelle bzw. der Polizei.

• Falschalarm: ein Alarm, dem keine tatsächliche Gefahr zugrunde liegt.



Fernalarme werden in der Regel an eine Alarmempfangsstelle und von dort an eine Notruf- und Serviceleitstelle übertragen. Nach jeder Alarmgabe erfolgt eine Alarmverifikation (Alarmvorprüfung), um festzustellen, ob eine reale Gefahr oder ein Falschalarm vorliegt. Erst nach einer qualifizierten Vorprüfung durch die Leitstelle oder eine Interventionsstelle werden die weiteren Maßnahmen eingeleitet. Diese Vorprüfung ist wichtig, weil unnötige Einsätze der Polizei mit Gebühren verbunden sein können. Die zugehörigen Prüf- und Interventionsmaßnahmen werden in einer Alarmdienst- und Interventionsvereinbarung dokumentiert.



Betrieb, Begehung und Instandhaltung



Eine aufgeschaltete Anlage bleibt nur dann zuverlässig, wenn sie regelmäßig kontrolliert und instand gehalten wird. Die DIN VDE 0833-1 unterscheidet im Kapitel „Betrieb“ zwischen Begehung und Instandhaltung, wobei die Instandhaltung Inspektion und Wartung umfasst:

• Begehung: Prüfung auf sichtbare Störungen und Mängel, geänderte Raumnutzung, Aktualität der Unterlagen und Vollständigkeit des Betriebsbuchs. Sie kann durch den Betreiber oder eine Fachfirma erfolgen.
• Inspektion: Überprüfung herstellerunabhängiger Kriterien, etwa der Weiterleitung von Alarm- und Störungsmeldungen, der Signalgeber und der Energieversorgungen. Sie ist eine Aufgabe der Fachfirma.
• Wartung: vorrangig herstellerspezifische Tätigkeiten wie Reinigung, Abgleich und Austausch von Anlagenteilen. Sie erfolgt durch eine Fachfirma.



Für Brandmelde- und Sprachalarmanlagen sind Begehung und Inspektion viermal jährlich, bei Einbruchmeldeanlagen je nach Grad ein-, zwei- oder viermal jährlich vorgesehen; die Wartung ist mindestens einmal jährlich durchzuführen. Über den gesamten Lebenszyklus der Anlage ist ein Betriebsbuch zu führen, in dem sämtliche Einweisungen, Betriebsereignisse, Inspektionen, Wartungen und Änderungen fortlaufend festgehalten werden. Diese lückenlose Dokumentation ist im Schadensfall der zentrale Nachweis gegenüber Behörden und Versicherern.



Verantwortung und Qualifikation der Betreiber



Verantwortlich für den ordnungsgemäßen Betrieb ist der Betreiber der Gefahrenmeldeanlage. Er legt die Betriebs- und Umgebungsbedingungen fest, führt das Betriebsbuch und stellt sicher, dass Prüfungen und Instandhaltung fristgerecht erfolgen. Für Planung, Errichtung, Erweiterung und Änderung einer GMA fordert die DIN VDE 0833-1 eine besondere Qualifikation: die Elektrofachkraft für Gefahrenmeldeanlagen. Sie muss die auftretenden Gefahren eigenständig beurteilen und die einschlägigen Normen, Bestimmungen und Richtlinien kennen. Vor der Inbetriebnahme führt sie eine Abnahmeprüfung durch, dokumentiert diese in einem Abnahmeprotokoll und weist den Betreiber in die Bedienung ein.
