Ausgabe Februar 2016

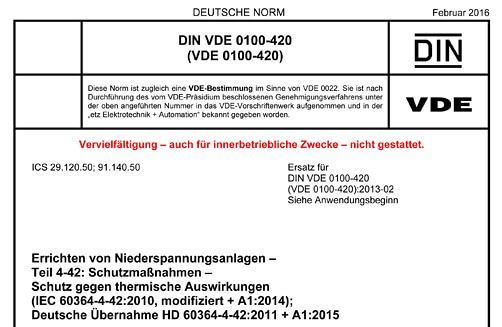

Errichten von Niederspannungsanlagen – Schutzmaßnahmen – Schutz gegen thermische Auswirkungen

Dieser Teil der Normenreihe DIN VDE 0100 enthält Maßnahmen zum Schutz gegen thermische Auswirkungen in Niederspannungsanlagen. Die Aufnahme von zusätzlichen Anforderungen zur automatischen Abschaltung bei gefährlichen Lichtbögen mit Fehlerlichtbogen-Schutzeinrichtungen (AFDD) soll einen erweiterten präventiven Schutz gegen Brände sicherstellen.

Geforderte Brandschutzschalter

AFDDs sind vorzusehen in einphasigen Wechselspannungssystemen mit einem Betriebsstrom nicht größer als 16 A in:

Schlaf- und Aufenthaltsräumen von

• Kindertagesstätten
• Seniorenheimen
• Barrierefreien Wohnungen

Weiterhin sollen AFDDs in Räumen mit einem Feuerrisiko durch verarbeitete oder gelagerte Materialien, bei brennbaren Baustoffen sowie bei der Gefährdung unersetzbarer Güter eingesetzt werden wie z. B.

•          Holzverarbeitenden Betrieben, Papier- und Textilfabriken oder Laboren
•          Lagerräumen mit brennbaren Materialien
•          Holzhäusern und Scheunen
•          Flughäfen
•          Bahnhöfen
•          Naturdenkmälern, Museen
•          Öffentlichen Gebäuden

Betreiber und Nutzer sollten die Einstufung ihrer Betriebsstätte mit der Versicherung abstimmen und in den Gefährdungsbeurteilungen festhalten. Die VdS-Richtlinie 2033 „Feuergefährdete Betriebsstätten“ führt entsprechende Fallbeispiele auf.

Weiter werden AFDDs empfohlen in:

•          Räumlichkeiten mit Schlafeinrichtungen
•          Räumen mit Feuer verbreitenden Strukturen z. B. Hochhäusern (Kaminwirkung)
•          Endstromkreisen mit hoher Anschlussleistung z. B. bei Waschmaschinen, Trocknern, Geschirrspülern etc.

Anwendungsbeginn dieser Norm ist der 01.02.2016.

Für die Vorgängernorm DIN VDE 0100-420 Stand 02/2013 gilt eine Übergangsfrist bis zum 18.12.2017.

Bei der Planung und dem Einsatz von AFDDs sind u.a. folgende Fragen angebracht:

•          Wer sind meine Lieferanten? Wann sind diese lieferfähig?
•          Wann darf ich verschiedene Fabrikate in einem System verwenden?
•          Wie können geforderte Wärmeberechnungen nachgewiesen werden?

Bei Unklarheiten kann in der Regel der Hersteller, Schaltschrankbauer oder Sachverständige weiter helfen.
